概述及特點：

“微聯合站”是安潔士針對油田邊遠區塊，獨立小區塊，研發的模塊化組合處理工藝，可就地處理、就地回注、就地回收，減少油田地面工程重復性建設投資。具有如下特點：

用途廣泛

◆工藝調整方便，不同功能不同組合；

◆設備先進，自動化程度高；

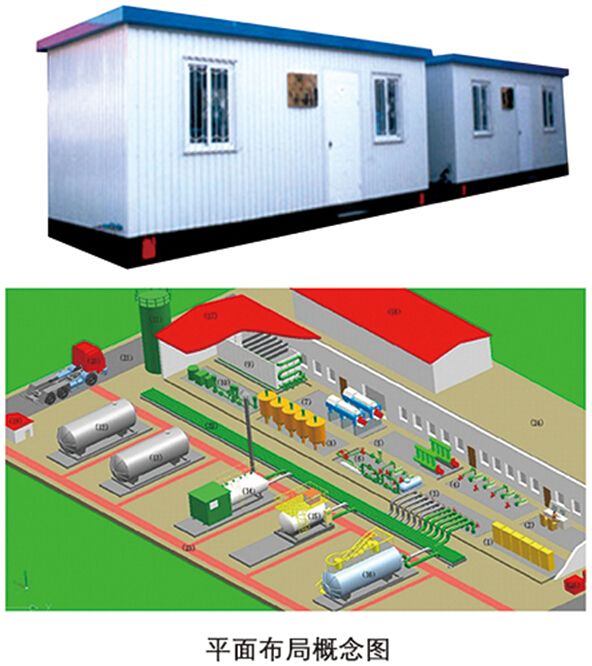

◆模塊化集成，占地面積小；

◆可重復利用，建設周期短；

◆技改易：可擴容，可拆分，處理效率高

核心設備

◆氣浮模塊設備

氣浮模塊設計為撬裝結構，現場接口連接，施工簡單。采用雙級除油，并聯可交替運行檢修，串聯可加強處理惡劣水質。

安潔士專利氣浮溶氣裝置，30μm微氣泡，密集度大，運行穩定，適合各種類型的固-液分離，尤其對于疏松絮粒和細小顆粒的分離效果好 ，除油率95%以上。

1000m3沉降罐來水經氣浮分離后，浮油進入外輸緩沖罐。除油后的水通過變頻離心泵（一運一備）進入連續砂濾模塊。

◆集成式過濾模塊

該工藝是對已達到高滲透油層注水水質指標的采出水進行再處理，適合水驅及水驅含聚采出水處理，處理后水質達到低滲透注水水質指標。

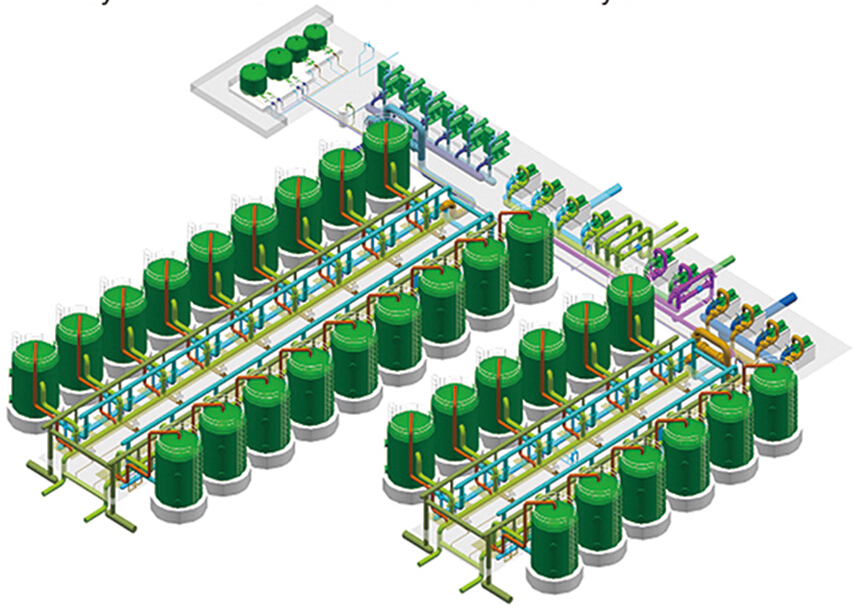

含油污水深度處理系統成套設備

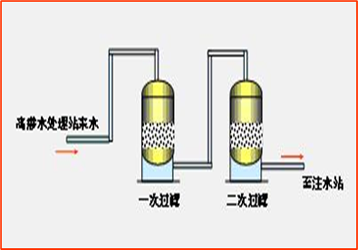

深度處理工藝流程圖	含油污水深度處理系統

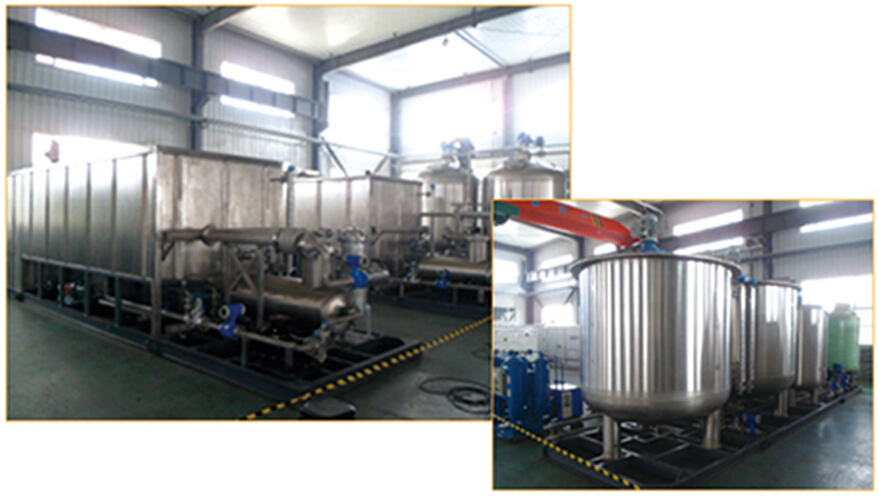

含油污水深度處理系統成套設備

◆集成式注入模塊

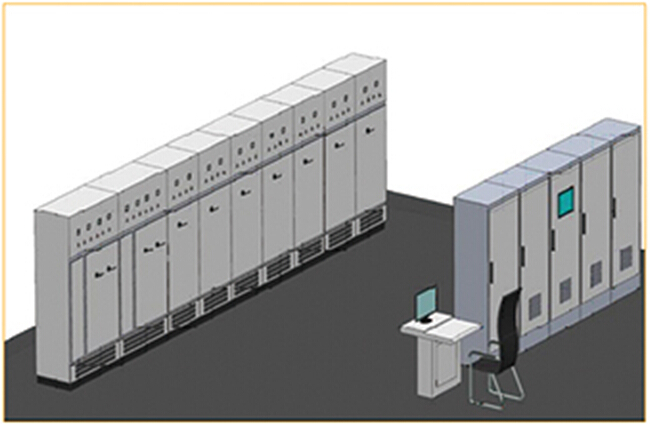

采用組合電器，集變壓器、低壓盤、自控儀表盤及控制臺于一體，戶內安裝，實現了整座注入站集中自動化控制。

采用橇裝化模式，將工藝、變配電及自控等分裝在5個橇上，使母液穩壓裝置、增壓裝置、單井母液流量調節裝置、組合電器等主體設施可進行搬遷，重復利用，提高了注入站主體設施利用率。

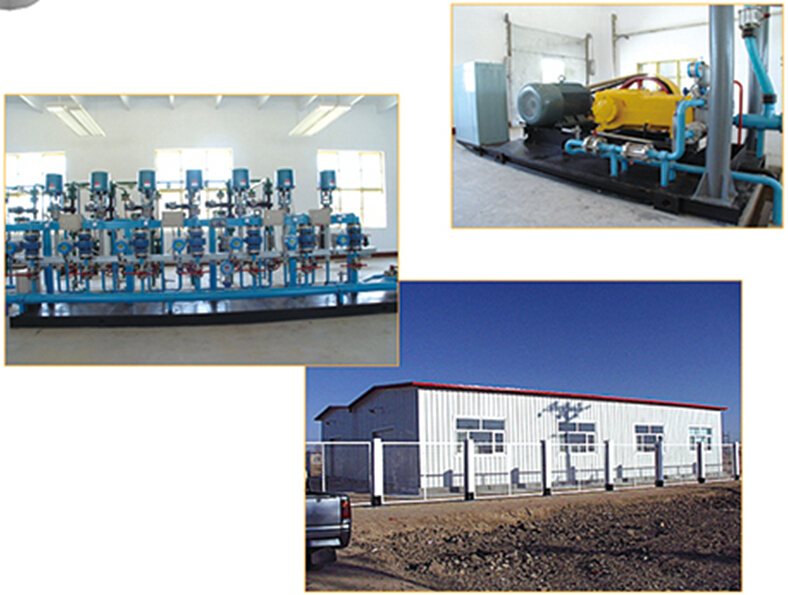

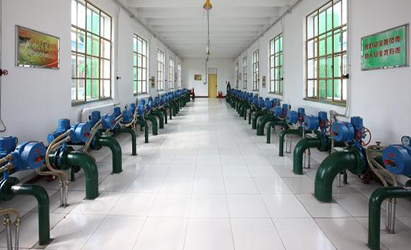

整裝式聚合物注入設備

整裝式聚合物注入設備由一臺大排量注聚泵給多口注聚井供高壓聚合物母液，泵出口安裝流量調節器用來分配單井所需母液量，然后與高壓水混合稀釋成聚合物目的液，再送給注聚井。其優點為：設備數量少，占地面積小，維護工作量少

◆水處理場站水質在線監測自動調運模塊

核心技術及功能

應用DSC集散控制系統，主控采用集成模塊的方式，對水處理場站運行管理所需的各種水質及水量指標進行檢測，通過預設定運行參數，對全站各處理單元設備進行自主調控，保障出水水質及運行平穩，并通過RTU可對數據進行采集、打包、加密、無線傳輸。
